МАГНИТОМЕТРИЯ И РАДИОМЕТРИЯ НА ВЕРТОЛЕТЕ

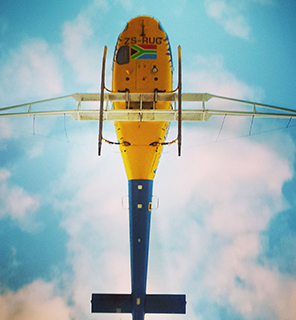

Системы градиометров XPlorer™ используют специальные шумоподавляющие самолеты, немагнитные композитные горизонтальные стрелковые крепления, синхронное высокоскоростное сэмплирование данных и конфигурации градиентных сенсоров.

Используя мощные вертолеты серии ASTAR B в качестве платформы, системы XPlorer™ способны поддерживать плотное полотно с низкой высотой обследования, что необходимо для сбора качественных данных высокого разрешения. Система XPlorer™ доказала свою надежность и постоянность результатов.

НОВАЯ РАЗРЕШАЮЩАЯ МАГНИТОРАЗВЕДКА

Аэромагнитные данные регулярно используются в большинстве областей разведки для выполнения необходимой литологической и структурной картографии. Минерализация часто размещается в сложных геологических средах, и проекты значительно выигрывают от сбора магнитных данных высокого разрешения. Поскольку магнитные аномалии экспоненциально уменьшаются по мере удаления от источника, низкая высота обследования является ключевым компонентом качества данных и способствует использованию вертолетных платформ, которые также идеально подходят для работы в условиях гористой местности.

Низкая высота обследования приводит к улучшению высокочастотного содержания:

• Больше структурной и текстурной информации
• Лучшее разрешение градиента
• Улучшенное определение аномалий

Продукты с улучшенным градиентом улучшают:

• Пространственное позиционирование аномалий
• Разрешение линейных параллельных объектов

Общее разрешение – эквивалентно полёту с более плотным размещением линий.

Высокоскоростное сэмплирование магнитных (20 Гц) и DGPS (10 Гц) данных улучшает:

• Определение коротковолновых аномалий

НОВАЯ РАЗРЕШАЮЩАЯ РАДИОМЕТРИКА

Аэрогамма-лучевое обследование отражает геохимические вариации калия, урана и тория в верхних 30 см земной поверхности. Радиометрическое обследование таким образом предоставляет мощный и экономически эффективный способ картографирования геологии на поверхности и под ней. Помимо базовой литологической информации, радиометрические данные используются непосредственно для картографирования зон изменений (например, медной порфирии и зон золотоносных рудников); определения поверхностной экстенсии урановой минерализации и дифференциации Fe-Сu-Au, и мафических объектов.

Законодательство, требующее мониторинга радиационного загрязнения в горнодобывающей промышленности, становится стандартом во многих странах. Это идеальное применение для аэрогамма-лучевого обследования с ультравысоким разрешением.

В рамках пакета XPlorer™ NRG™ предлагает данные высокого разрешения и полного спектра радиометрии в дополнение к своим ведущим в отрасли магнитным данным с улучшенным градиентом. Сниженная высота обследования, предлагаемая вертолетной платформой, значительно улучшает отношение сигнал/шум; что в свою очередь позволяет более высокую частоту сэмплирования 2 Гц (которая может быть дополнительно увеличена для обследования с ультравысоким разрешением). Это, в сочетании с более низкой скоростью обследования, приводит к окну образца вдоль линии примерно 20 м, что в три раза улучшает стандартные системы на фиксированных крыльях. Для обработки данных применяется полный спектральный метод NASVD с использованием ведущих в отрасли спектрометров Radiation Solutions.

НОВАЯ СИСТЕМА СБОРА ДАННЫХ И СПЕЦИФИКАЦИЯ ОБОРУДОВАНИЯ

Специально разработанная и построенная, система сбора данных от NRG™ лежит в основе системы XPlorer™. Синхронное высокоскоростное сэмплирование (> 1,000 Гц) контролируется с использованием атомных часов Rb. Высокие частоты сэмплирования позволяют интеллектуально снижать разрешение магнитных данных до базовой частоты 20 Гц, что приводит к крайне низкому уровню шума. Точно так же увеличиваются частоты сэмплирования вспомогательных и GPS данных. Управление полетом и контроль качества в реальном времени достигается через графический интерфейс пользователя (GUI) для безопасной операции только пилота.
